¿Por qué ACSR sigue ganando: 2 veces más fuerza, la mitad de hundimiento?

Cuando diseño o reviso una línea eléctrica aérea, generalmente surgen dos preguntas: ¿Puede el conductor transportar la corriente requerida? ¿Puede permanecer a una altura segura entre postes y torres? ACSR sigue siendo una respuesta común porque combina una capa exterior de aluminio con un núcleo de acero galvanizado. El aluminio soporta la mayor parte de la carga eléctrica. El núcleo de acero proporciona soporte mecánico. Esa combinación ayuda a las empresas de servicios públicos a gestionar tramos largos, viento, hielo y peso del conductor sin utilizar un conductor de aluminio mucho más grande. ## Por qué importa la fuerza Un conductor hace más que mover electricidad. También debe soportar su propio peso y soportar las fuerzas del clima. Un conductor totalmente de aluminio puede ofrecer buena conductividad, pero tiene menos resistencia a la tracción que un conductor con núcleo de acero. ACSR utiliza hilos de acero en el centro para soportar gran parte de la fuerza de tracción durante la instalación y el servicio. La resistencia real depende del tamaño del conductor, el diseño del cordón, el grado del acero y la relación aluminio-acero. Algunos diseños ACSR pueden proporcionar cerca del doble de la resistencia nominal de un conductor similar totalmente de aluminio. La comparación debe utilizar la misma base de diseño, por eso siempre reviso los datos del fabricante en lugar de basarme en un eslogan general. Una mayor resistencia puede ayudar a una línea a: - Cruzar una carretera o un río más ancho - Usar menos estructuras de soporte en un terreno adecuado - Manejar una tensión de instalación más alta - Mantener el espacio libre en condiciones climáticas cambiantes - Soportar tramos más largos sin un movimiento excesivo del conductor Un núcleo de acero no elimina la necesidad de una ingeniería adecuada. La resistencia del poste, el diseño de la torre, el hardware, la presión del viento, la carga de hielo y las condiciones de los cimientos aún afectan el resultado final. ## Cómo ayuda ACSR a reducir el hundimiento El hundimiento es la curva vertical que se forma cuando un conductor cuelga entre dos soportes. Cambia con: - Longitud del tramo - Peso del conductor - Tensión de instalación - Temperatura - Viento - Hielo - Fluencia con el tiempo La temperatura tiene un fuerte efecto. A medida que los hilos de aluminio se calientan, el conductor se expande y aumenta la flexión. Un core más fuerte ayuda a limitar parte de ese movimiento. Aquí es donde la frase “la mitad del hundimiento” necesita un uso cuidadoso. ACSR puede producir un hundimiento mucho menor que un conductor comparable bajo condiciones de carga y luz seleccionadas, pero no existe un valor de hundimiento único para cada proyecto. Un ingeniero de línea debe comparar conductores utilizando los mismos supuestos de tramo, temperatura, tensión y clima. Para una empresa de servicios públicos que planea cruzar una carretera, incluso una diferencia de hundimiento modesta puede afectar el espacio libre. El equipo de diseño puede elegir un conductor más resistente, elevar la estructura, acortar el tramo o ajustar la tensión de la instalación. ## El aluminio y el acero trabajan en equipo Los dos materiales del conductor desempeñan funciones diferentes. Los hilos de aluminio se encuentran alrededor del exterior y transportan corriente eléctrica. El aluminio es más ligero que el cobre y se utiliza mucho para líneas aéreas. El núcleo de acero se encuentra dentro del conductor y proporciona resistencia a la tracción. El acero galvanizado ayuda a proteger el núcleo de la corrosión durante el servicio normal. Esta estructura le da al ACSR un equilibrio práctico: - Buena capacidad de transporte de corriente - Alta resistencia mecánica - Peso adecuado para construcciones elevadas - Métodos de instalación familiares - Amplia disponibilidad en tamaños de conductores comunes El núcleo de acero también afecta el rendimiento eléctrico. Dado que el acero conduce menos electricidad que el aluminio, la mayor parte de la corriente fluye a través de los hilos exteriores de aluminio. El diseño del conductor debe coincidir con la ampacidad, el servicio de corriente de falla y la temperatura de funcionamiento requeridas. ## Un ejemplo práctico Consideremos una línea que debe cruzar un amplio valle. Un conductor de baja resistencia puede requerir soportes más cercanos para mantener el cable por encima del espacio libre requerido. Eso puede aumentar los costos de construcción y crear más puntos de acceso para el mantenimiento. Un diseño ACSR adecuado puede permitir un tramo más largo manteniendo el hundimiento dentro del límite del proyecto. El resultado depende de la altura de la torre, el terreno, los datos meteorológicos y la resistencia nominal del conductor. Las empresas de servicios públicos han utilizado diseños ACSR como Drake, Cardinal y Linnet en sistemas de transmisión de alto voltaje. Estos nombres de conductores se refieren al tamaño establecido y a la disposición de los hilos, no garantizan que un diseño se ajuste a cada línea. Para una línea de distribución más pequeña, puede ser más adecuado un conductor diferente. ACSR no es automáticamente la mejor opción cuando la exposición a la corrosión, una temperatura de funcionamiento muy alta, un peso bajo o un derecho de paso limitado controlan el diseño. ## Para comparar las opciones ACSR, utilizo un proceso de revisión simple: 1. Definir la carga eléctrica Verifique los requisitos de corriente continua, carga de emergencia, voltaje del sistema y corriente de falla. 2. Establezca el tramo y las condiciones climáticas Incluya la longitud del tramo, el viento, el hielo, la temperatura ambiente, la calefacción solar y la temperatura máxima requerida del conductor. 3. Revise los datos mecánicos Compare la resistencia a la tracción nominal, el peso por unidad de longitud, la expansión térmica y la tensión de instalación permitida. 4. Calcule el hundimiento y la tensión Utilice el método de separación y tensión del hundimiento del proyecto. No compare valores de catálogo sin coincidir con las condiciones de diseño. 5. Verificar distancias libres Revisar distancias al suelo, cruces de carreteras, edificios, líneas de comunicación y conductores cercanos a la temperatura y casos de carga requeridos. 6. Confirmar los accesorios y las necesidades de construcción Verificar las abrazaderas, los herrajes sin salida, los empalmes, el control de vibraciones, el equipo de tendido y la compatibilidad con las estructuras existentes. 7. Revise el entorno de servicio La sal costera, la contaminación industrial, la alta carga de hielo y las vibraciones frecuentes pueden afectar la elección del conductor y el plan de mantenimiento. La frase “el doble de resistencia, la mitad de hundimiento” puede ayudar a explicar por qué ACSR atrae la atención, pero no debe reemplazar el cálculo de un proyecto. El valor real proviene de hacer coincidir el diseño del conductor con los requisitos de luz, carga, clima y espacio libre. Cuando necesito una opción equilibrada para un proyecto de distribución o transmisión aérea convencional, a menudo vale la pena revisar ACSR. Su núcleo de acero soporta grandes luces, mientras que sus hilos de aluminio soportan la carga eléctrica. La selección final debe provenir de datos de rendimiento verificados y un diseño de línea completo, no de un solo titular.

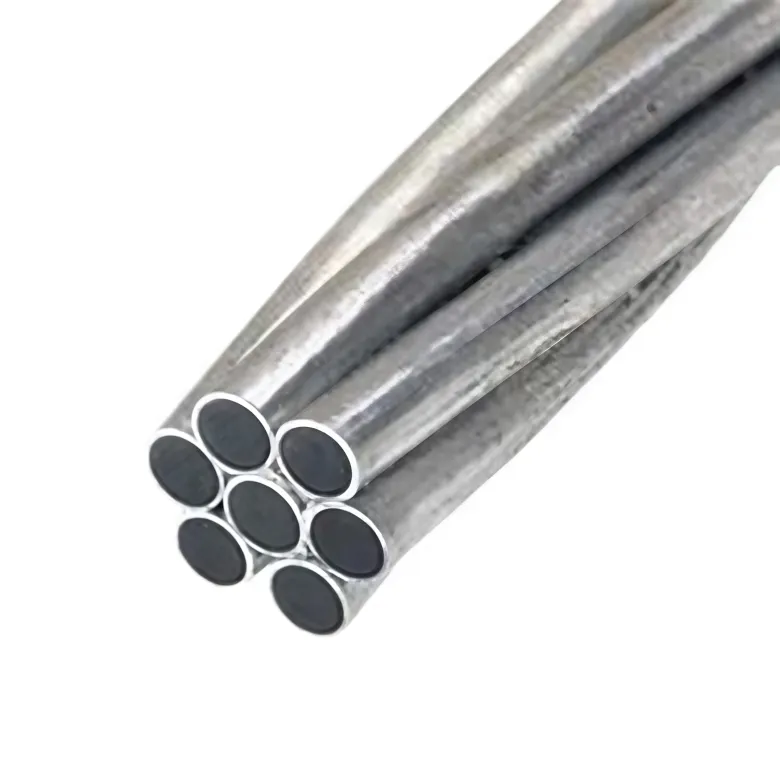

Cuando especifico un conductor aéreo, necesito resolver tres problemas al mismo tiempo: transportar corriente, soportar cargas mecánicas y controlar el hundimiento entre postes o torres. A menudo se selecciona ACSR porque su diseño equilibra estas necesidades en un conductor. ACSR significa Conductor de aluminio reforzado con acero. Los hilos de aluminio transportan la mayor parte de la corriente eléctrica. Un núcleo de acero galvanizado proporciona gran parte de la resistencia a la tracción. Esta estructura ayuda a las empresas de servicios públicos a construir tramos más largos sin utilizar un conductor sólido muy pesado. ## Cómo se ve ACSR Un conductor ACSR tiene dos partes principales: - Hilos de aluminio alrededor del exterior - Uno o más cables de acero en el centro La capa de aluminio ofrece buena conductividad con un peso relativamente bajo. El núcleo de acero resiste las fuerzas de tracción causadas por la longitud del tramo, el viento, el hielo y la tensión de la instalación. La construcción exacta puede variar. Un conductor más pequeño puede utilizar un solo alambre de acero, mientras que un diseño más grande puede contener varios alambres de acero. Los diferentes recuentos de hilos cambian el diámetro, el peso, la resistencia, la fuerza y ​​la corriente permitida del conductor. Por eso no elijo ACSR sólo por el diámetro. Un conductor con un tamaño exterior similar puede tener una relación aluminio-acero diferente y un resultado eléctrico diferente. ## Por qué ACSR puede reducir el hundimiento Todos los conductores aéreos se hunden cuando están suspendidos entre soportes. La temperatura también afecta el hundimiento. A medida que el conductor se calienta bajo carga, se expande y baja. El núcleo de acero ayuda al ACSR a resistir la tensión mecánica. Esto permite que el conductor mantenga un perfil más ajustado que un conductor de aluminio de tamaño y peso similar en condiciones comparables. La frase "menor hundimiento" necesita una explicación práctica. El hundimiento depende de algo más que el tipo de conductor. También verifico: - Longitud del tramo - Tensión de instalación inicial - Temperatura del conductor - Presión del viento - Carga de hielo - Altura del soporte - Deslizamiento en el tiempo - Reglas de instalación locales Un conductor ACSR seleccionado correctamente puede soportar tramos más largos o ayudar a mantener la distancia al suelo. No elimina la necesidad de realizar cálculos de hundimiento. ## Cómo apoya ACSR el rendimiento de la línea ACSR es útil porque sus funciones eléctricas y mecánicas están separadas entre dos materiales. Los hilos de aluminio transportan corriente a lo largo de la línea. El núcleo de acero soporta gran parte de la carga mecánica. Esta disposición le da al conductor un equilibrio útil entre resistencia y peso para la transmisión y distribución aérea. Un diseñador de línea puede seleccionar ACSR cuando la ruta incluye: - Largas distancias entre soportes - Cruces sobre carreteras, vías férreas o vías fluviales - Áreas con fuertes vientos - Regiones con hielo estacional - Estructuras existentes que no pueden aceptar un gran aumento de peso - Proyectos que necesitan un método de instalación familiar El conductor correcto puede ayudar a mantener el espacio libre y reducir la tensión estructural. Su efecto sobre las pérdidas de energía aún depende de la resistencia, la temperatura de funcionamiento, la longitud de la línea y la corriente. La resistencia mecánica por sí sola no garantiza una menor pérdida eléctrica. ## Un proceso de selección práctico. Utilizo una revisión paso a paso antes de recomendar un tamaño ACSR. ### 1. Confirme la carga eléctrica que inicio con la corriente esperada, el voltaje del sistema, el factor de potencia y la temperatura de funcionamiento. Estos detalles ayudan a identificar la ampacidad requerida y la resistencia aceptable. Un conductor que cumple con el objetivo de resistencia pero que no puede transportar la corriente requerida no es una opción adecuada. ### 2. Revisar el tramo y los datos meteorológicos A continuación, examino el tramo gobernante, las ubicaciones de los soportes, la velocidad del viento, el espesor del hielo y el rango de temperatura. Estos valores afectan la tensión y el hundimiento. Para un cruce largo, el cálculo mecánico puede controlar la elección del conductor. Para un período de distribución corto, la capacidad y el costo actuales pueden tener más peso. ### 3. Compare diseños de conductores. Luego comparo el área de aluminio, el área de acero, el diámetro total, el peso unitario, la resistencia nominal a la tracción, la resistencia de CC y la temperatura permitida. Dos diseños ACSR pueden parecer similares en un catálogo y al mismo tiempo producir resultados diferentes en el campo. La hoja de datos debe coincidir con las condiciones reales del proyecto. ### 4. Verifique los accesorios y las herramientas de instalación. El conductor debe trabajar con abrazaderas, empalmes, herrajes sin salida, rodillos y equipos de tendido. El núcleo de acero también requiere un manejo correcto durante la instalación. Un control deficiente de la tensión o hebras dañadas pueden afectar el comportamiento de la línea a largo plazo. Un buen conductor no puede compensar unos accesorios inadecuados o un tendido descuidado. ### 5. Verifique el hundimiento y la holgura. Calculo el hundimiento a la temperatura requerida y los casos de carga. También verifico la posición más baja del conductor con el espacio libre requerido para carreteras, edificios, vegetación y otras líneas. Este paso es importante en todos los proyectos generales. Un valor de catálogo no sustituye a un gráfico de caída específico del proyecto. ## Un ejemplo de campo Una empresa de servicios públicos que reemplaza un alimentador aéreo antiguo puede tener una ruta con varios tramos largos a través de terreno abierto. El conductor de aluminio existente puede satisfacer la demanda actual, pero muestra más movimiento con el viento y más hundimiento durante el funcionamiento en caliente. Una opción ACSR puede proporcionar una mayor resistencia a la tracción sin requerir un conductor mucho más pesado. La empresa de servicios públicos puede comparar la ampacidad, la resistencia, el peso, la tensión de instalación y el pandeo del nuevo conductor antes de decidir si los postes y accesorios existentes se pueden reutilizar. El resultado depende del diseño completo. Si los postes, crucetas o herrajes ya están cerca de sus límites de carga, es posible que aún sea necesario revisar la estructura de un conductor más fuerte. ## ACSR en comparación con conductores de solo aluminio Un conductor de solo aluminio puede ser más liviano y puede ofrecer una opción útil para algunas líneas de distribución. ACSR generalmente proporciona más resistencia a la tracción para un tamaño de conductor similar. La compensación es el núcleo de acero. Agrega resistencia y peso y puede afectar la protección contra la corrosión, el manejo y las características eléctricas. En zonas costeras o industriales, presto mucha atención a la protección contra la corrosión del conductor y a la compatibilidad de los accesorios. La mejor selección depende de la demanda eléctrica, el entorno, el diseño del tramo y el plan de mantenimiento de la línea. ACSR no es simplemente un cable más resistente. Es un sistema conductor diseñado para equilibrar la capacidad de corriente, la carga mecánica, el peso y el hundimiento. Obtengo el resultado más confiable cuando reviso los datos eléctricos, las condiciones climáticas, la geometría del tramo, el hardware y el espacio libre en conjunto. Cuando el proyecto necesita un conductor aéreo práctico para tramos largos o condiciones mecánicas exigentes, ACSR puede ser una buena opción. La elección final debe provenir de cálculos verificados y datos del producto que coincidan con el lugar de instalación.

Cuando planifico una línea de transmisión aérea, necesito equilibrar varias necesidades a la vez: capacidad de potencia, peso del conductor, hundimiento, resistencia mecánica, costo y condiciones de instalación. La elección de un director de orquesta basándose únicamente en un factor puede crear problemas más adelante. ACSR sigue siendo una opción práctica porque su diseño aborda varias de estas necesidades al mismo tiempo. ACSR significa Conductor de aluminio reforzado con acero. Los hilos de aluminio transportan la mayor parte de la corriente eléctrica, mientras que un núcleo de acero proporciona resistencia mecánica. Esta combinación le da al conductor un equilibrio útil entre conductividad y fuerza de tracción. Veo su valor más claramente en líneas de largo alcance, redes rurales y rutas de transmisión que cruzan terrenos abiertos, carreteras, ríos o terrenos irregulares. El conductor utiliza dos materiales para diferentes trabajos. Los hilos de aluminio forman la capa exterior. El aluminio tiene buena conductividad eléctrica y pesa menos que el cobre, lo que ayuda a reducir el peso total del conductor. El núcleo de acero se encuentra en el centro. Sostiene al conductor durante la instalación y lo ayuda a manejar la tensión, el viento, el hielo y otras cargas mecánicas. Esta estructura le da a ACSR una lógica de trabajo clara: - El aluminio transporta corriente - El acero soporta al conductor - La estructura combinada maneja las demandas eléctricas y mecánicas Un conductor de cobre puede ofrecer una fuerte conductividad, pero su peso y costo de material pueden afectar el diseño de una línea aérea larga. ACSR ofrece a los ingenieros otro camino cuando tanto la fuerza como el peso importan. Admite tramos más largos Los tramos largos pueden reducir la cantidad de postes o torres necesarios a lo largo de una ruta. Eso puede ayudar cuando la línea cruza tierras de cultivo, carreteras, vías fluviales o áreas donde estructuras adicionales crean problemas de acceso. El núcleo de acero ayuda al ACSR a resistir el hundimiento bajo carga mecánica. El resultado exacto depende del tamaño del conductor, la longitud del tramo, la temperatura, la tensión de la instalación, el viento, el hielo y el espaciado de los soportes. No juzgaría el hundimiento sólo por el nombre del conductor. Dos productos ACSR con diferentes disposiciones de hilos pueden comportarse de manera diferente. Un diseño adecuado necesita un cálculo de tensión de hundimiento basado en los datos reales del proyecto. Un proyecto de servicios públicos común puede implicar un alimentador rural que deba cruzar un campo amplio. El uso de un conductor con una resistencia a la tracción adecuada puede ayudar al diseñador a revisar un tramo más largo en lugar de colocar soportes a intervalos cortos. La elección final todavía depende de las condiciones locales y de los límites estructurales. Ofrece un proceso de instalación familiar. Muchos contratistas de línea ya trabajan con ACSR. Para este tipo de conductor se utilizan ampliamente equipos de tendido estándar, métodos de tracción, accesorios de compresión y prácticas de inspección. Esa familiaridad puede reducir la confusión durante el trabajo de campo. La cuadrilla aún necesita seguir los procedimientos correctos, porque los hilos de aluminio pueden dañarse por un mal manejo, una fuerza de tracción excesiva o herramientas inadecuadas. El plan de instalación debe cubrir: - Tensión máxima de tracción - Temperatura del tendido - Ajustes de hundimiento - Manipulación del tambor - Trabajos de recorte y remate - Protección contra daños a los cordones - Compatibilidad de uniones y accesorios - Inspección final después de la instalación Un conductor puede cumplir con una especificación del catálogo y aun así tener un desempeño deficiente si se maneja incorrectamente en el sitio. Se adapta a muchos diseños de líneas aéreas. ACSR está disponible en diferentes tamaños de conductores y configuraciones de hilos. La elección se puede ajustar para que coincida con la demanda actual, la longitud del tramo, la carga mecánica y el voltaje del sistema. Las comprobaciones comunes del proyecto incluyen: 1. Ampacidad requerida La línea debe transportar la corriente esperada bajo las condiciones ambientales seleccionadas. La temperatura ambiente, la velocidad del viento, la calefacción solar y la temperatura permitida del conductor afectan el resultado. 2. Resistencia mecánica El conductor debe soportar la tensión de instalación y las cargas de funcionamiento. El viento y el hielo pueden crear fuerza adicional, especialmente en áreas expuestas. 3. Pandeo y espacio libre El diseño debe mantener un espacio libre seguro respecto del suelo, caminos, edificios, árboles y otras líneas. La temperatura máxima de funcionamiento a menudo crea más hundimiento que las condiciones normales. 4. Entorno de corrosión Un área costera, industrial o contaminada puede requerir una mayor atención a la selección de materiales, la condición de la superficie y los accesorios. 5. Accesorios y accesorios Las abrazaderas, conectores, espaciadores, amortiguadores y accesorios sin salida deben coincidir con el diseño del conductor. Una falta de coincidencia puede afectar tanto al contacto eléctrico como al rendimiento mecánico. Esta lista de verificación me ayuda a evitar un error común: elegir un conductor solo por su diámetro exterior o su corriente nominal. Puede respaldar la planificación de costos. La ACSR puede ayudar a controlar los costos estructurales y de materiales, pero el costo total del proyecto depende de algo más que el precio del conductor. El presupuesto de un proyecto también puede incluir: - Postes o torres - Cimientos - Aisladores - Equipos de tendido - Transporte - Accesorios - Inspección - Mantenimiento - Acceso a tierra - Diseño y pruebas Un conductor más liviano puede reducir parte de la demanda estructural. Un conductor más fuerte puede permitir una disposición de tramo diferente. Estos efectos deben comprobarse juntos en lugar de asumirse. Las comparaciones de precios también deberían utilizar la misma base técnica. La comparación de diferentes tamaños de conductores, disposiciones de hilos o requisitos de prueba puede producir resultados engañosos. ACSR también tiene límites. ACSR no es adecuado para todas las líneas. El núcleo de acero puede verse afectado por la corrosión si el conductor está expuesto a un entorno hostil y la construcción seleccionada no proporciona suficiente protección. Es posible que su rendimiento térmico no satisfaga las necesidades de líneas que deben transportar alta corriente a temperaturas de funcionamiento elevadas. Los proyectos con límites térmicos estrictos, corredores compactos o requisitos especiales de baja flexión pueden necesitar otros tipos de conductores. Se pueden revisar opciones como conductores totalmente de aluminio, conductores de aleación de aluminio o conductores de baja flexión y alta temperatura cuando el diseño lo requiera. Prefiero un proceso de selección simple: - Definir requisitos de corriente y voltaje - Recopilar datos de extensión, clima y espacio libre - Comparar el rendimiento eléctrico y mecánico - Verificar accesorios y métodos de instalación - Revisar la corrosión y las condiciones de operación - Confirmar las pruebas aplicables y los documentos de entrega - Comparar el costo total del proyecto Para la verificación del producto, el comprador puede solicitar dibujos de conductores, detalles de los hilos, datos de tracción, valores de resistencia, tolerancias dimensionales, información de embalaje y registros de pruebas de rutina. El estándar requerido puede variar según el mercado y el proyecto, como ASTM B232 o IEC 61089. La especificación de compra debe indicar el estándar exacto y los requisitos de aceptación. ACSR mantiene su lugar porque resuelve un problema práctico de ingeniería con una estructura simple: el aluminio soporta la corriente, el acero soporta gran parte de la carga mecánica. Ese equilibrio funciona bien para muchos proyectos aéreos de transmisión y distribución. La decisión correcta sigue viniendo del diseño completo. Un conductor debe coincidir con la carga eléctrica, el tramo, el clima, los espacios libres, los accesorios, el plan de instalación y las necesidades de mantenimiento de la línea. Cuando esos puntos se verifican juntos, ACSR se convierte en una buena opción en lugar de una opción predeterminada.

Cuando comparo conductores aéreos, miro más allá del metal en el exterior. Las preguntas clave son simples: ¿Puede el conductor transportar la corriente requerida? ¿Puede soportar la tensión mecánica? ¿Mantendrá el hundimiento dentro del límite del proyecto a medida que cambien la longitud del tramo, el viento, el hielo y la temperatura? A menudo se selecciona ACSR porque sus hilos de aluminio proporcionan conductividad eléctrica mientras que su núcleo de acero soporta el conductor. Esta combinación brinda a las empresas de servicios públicos una opción práctica para líneas de transmisión, tramos largos y rutas donde el espacio libre es importante. ACSR significa Conductor de aluminio reforzado con acero. Los hilos exteriores de aluminio transportan la mayor parte de la corriente. El núcleo de acero galvanizado proporciona gran parte de la resistencia a la tracción. Esa estructura ayuda al ACSR a manejar cargas que pueden ser difíciles para un conductor hecho únicamente de aluminio. También permite un mejor control del hundimiento en condiciones de diseño comparables. El resultado exacto depende del tamaño del conductor, la longitud del tramo, la temperatura de funcionamiento, la tensión de la instalación, el viento, el hielo y el espaciado de las torres. Un conductor no permanece recto simplemente porque esté hecho de acero y aluminio. Su forma final depende de la ingeniería y la instalación. Un sistema ACSR bien diseñado puede mantener el hundimiento dentro del límite requerido, pero los ingenieros aún necesitan verificar cada tramo. AAC, AAAC y ACSR se adaptan a diferentes necesidades de proyectos. AAC, o conductor totalmente de aluminio, no tiene núcleo de acero. Es ligero y ofrece buena conductividad para su tamaño. Puede funcionar bien en tramos más cortos y en áreas donde la carga mecánica es moderada. Su menor resistencia a la tracción puede hacerlo menos adecuado para cruces largos o rutas con mayores requisitos de tensión. AAAC, o All Aluminium Alloy Conductor, utiliza una aleación de aluminio para mejorar la resistencia mecánica. Puede ofrecer un rendimiento útil contra la corrosión y un peso menor que algunos diseños ACSR. Sus resultados eléctricos y mecánicos varían según la aleación y la construcción del conductor. ACSR utiliza un núcleo de acero para soportar cargas mecánicas más altas. Esto lo convierte en una opción común para rutas de transmisión, cruces de ríos, terrenos abiertos y tramos donde el control del hundimiento afecta la distancia al suelo. Normalmente reviso una solicitud ACSR mediante cinco controles. 1. Capacidad actual El área de aluminio afecta la capacidad del conductor para transportar corriente. El equipo del proyecto debe comparar la ampacidad requerida con el tamaño del conductor seleccionado y la temperatura de funcionamiento esperada. Un conductor más grande no es automáticamente la respuesta correcta. El diseño también debe considerar las pérdidas, la disposición de los paquetes, el hardware de la torre y los planes de carga futuros. 2. Longitud y espacio libre de los tramos Los tramos largos crean más problemas de tensión y hundimiento. Una carretera, ferrocarril, edificio o cruce de agua puede requerir un control más estricto de la altura del conductor. ACSR puede soportar estas aplicaciones a través de su núcleo de acero, pero el ingeniero aún necesita calcular el comportamiento de tensión de hundimiento a diferentes temperaturas. Un conductor que cumple con el requisito de espacio libre a una temperatura suave puede comportarse de manera diferente durante una condición de funcionamiento en caliente. 3. Carga ambiental El viento y el hielo añaden estrés mecánico. El aire costero, la contaminación industrial y otras condiciones también pueden afectar al conductor y a los accesorios. La protección del núcleo de acero galvanizado, el estado de los hilos de aluminio, el diseño de las juntas y la compatibilidad del hardware son importantes. El conductor debe seleccionarse como parte de un sistema de línea completo y no como un producto separado. 4. Método de instalación La tensión del tendido debe coincidir con el diseño aprobado. Una tensión excesiva puede afectar al conductor, los accesorios y las estructuras de soporte. Un mal manejo puede dañar los hilos de aluminio antes de que se energice la línea. Presto mucha atención al almacenamiento de carretes, equipos de tracción, poleas, bloques de tendido, accesorios de compresión y comprobaciones finales de hundimiento. Pequeños errores de instalación pueden cambiar el perfil de la línea terminada. 5. Necesidades de mantenimiento Una línea aérea enfrenta años de intemperie, carga eléctrica, vibración y movimiento mecánico. Las inspecciones deben verificar si hay hilos rotos, corrosión, accesorios dañados, hundimiento desigual y signos de movimiento del conductor. En zonas con fuertes vientos, también puede ser necesario un control de las vibraciones eólicas. Los amortiguadores y los herrajes adecuados pueden ayudar a reducir el movimiento repetido, pero la elección correcta depende de la longitud del tramo y de las condiciones locales. Un ejemplo típico de utilidad es una línea de transmisión que cruza un amplio corredor vial. El proyecto puede tener ubicaciones de torres limitadas, lo que crea un espacio más largo entre las estructuras. El AAC puede proporcionar una conductividad adecuada, pero es posible que su capacidad mecánica no cumpla con el plan de tensión y holgura requerido. Se puede considerar la AAAC, mientras que la ACSR puede proporcionar un equilibrio más directo entre la capacidad actual y el apoyo estructural. Esto no convierte al ACSR en el conductor adecuado para cada línea. Una ruta de distribución urbana corta puede beneficiarse de un diseño diferente. Un proyecto costero puede requerir mucha atención a la protección contra la corrosión. Una línea de alta temperatura puede necesitar un tipo de conductor diseñado para esa condición de funcionamiento. Mi punto de vista es práctico: ACSR gana consideración cuando la resistencia mecánica y el control de hundimiento tienen el mismo peso que el rendimiento eléctrico. Su núcleo de acero sostiene el conductor, mientras que los hilos de aluminio transportan la corriente. El resultado puede adaptarse a tramos largos y aplicaciones de transmisión donde el espacio libre debe gestionarse con cuidado. La mejor selección proviene de hacer coincidir el conductor con el tramo, la carga, el clima, el diseño de la torre, el método de instalación y el plan de mantenimiento. "Construido resistente" debería significar que el conductor tiene la capacidad mecánica requerida. "Diseñado para permanecer recto" debería significar que su hundimiento y tensión se calcularon para las condiciones que enfrentará.

Cuando elijo un conductor aéreo, miro más allá de su capacidad de transportar corriente. El hundimiento, la longitud del tramo, el viento, el hielo, la temperatura y la altura de la torre afectan el rendimiento de la línea. Un conductor que transporta bien la energía puede necesitar aún más espacio si se estira demasiado bajo carga. ACSR, o Conductor de aluminio reforzado con acero, aborda este desafío de diseño con una construcción en capas. Los hilos de aluminio transportan la corriente eléctrica. Un núcleo de acero sostiene el conductor y lo ayuda a manejar la tensión mecánica. Esa combinación le da al ACSR un equilibrio útil entre rendimiento eléctrico y resistencia mecánica. A menudo comparo opciones de conductores a través de cuatro preguntas prácticas: - ¿Cuánta corriente debe transportar la línea? - ¿Cuánto mide cada tramo? - ¿Qué cargas climáticas pueden afectar a la línea? - ¿Cuánto hundimiento pueden permitir la estructura y las reglas de espacio libre locales? Estas preguntas me ayudan a juzgar si ACSR se adapta al proyecto en lugar de seleccionar un director sólo por su nombre. ## Cómo ayuda el núcleo de acero a controlar el hundimiento El hundimiento aparece cuando un conductor se dobla hacia abajo entre los puntos de soporte. La cantidad depende de varios factores, incluido el peso del conductor, la longitud del tramo, la tensión, la temperatura, el viento y el hielo. A medida que aumenta la temperatura, el aluminio se expande. El conductor puede alargarse y mostrar más hundimiento. ACSR utiliza su núcleo de acero para proporcionar soporte de tracción adicional, lo que ayuda al conductor a mantener su forma bajo carga mecánica. Esto no significa que ACSR elimine el hundimiento. Cada conductor aéreo se hunde hasta cierto punto. El resultado real depende del tamaño seleccionado, la tensión de instalación, el diseño del tramo y las condiciones de funcionamiento. Para un cruce largo sobre una carretera, río o vía férrea, esta diferencia puede afectar la altura de la torre, la planificación del espacio libre y el espacio entre estructuras. ## Por qué ACSR puede adaptarse a tramos largos Los tramos largos imponen una mayor tensión a los conductores aéreos. El conductor debe soportar su propio peso mientras responde al viento, el hielo y los cambios de temperatura. ACSR está disponible en muchos diseños, con diferentes proporciones de aluminio y acero. Un proyecto puede utilizar un conductor con más aluminio para una mayor capacidad de corriente o una configuración más fuerte para una mayor demanda mecánica. Esta gama ofrece a los ingenieros más espacio para hacer coincidir el conductor con el diseño de la línea. Un tramo de distribución corto puede necesitar un tamaño de ACSR diferente al de un tramo de transmisión de alto voltaje que cruza terreno abierto. No seleccionaría un conductor ACSR de una tabla estándar sin verificar las condiciones de carga completas. La longitud del tramo, los datos de tensión de hundimiento, el tipo de soporte y los registros climáticos locales deben ser parte de la revisión. ## La conductividad y la resistencia trabajan juntas. Los hilos de aluminio forman el camino conductor principal. El aluminio ofrece un peso menor que el cobre para muchas aplicaciones de líneas aéreas, mientras que el núcleo de acero soporta mecánicamente al conductor. El resultado es un conductor que combina: - Conductividad eléctrica de los hilos de aluminio - Soporte de tracción del núcleo de acero - Una amplia gama de tamaños disponibles - Idoneidad para muchos diseños de líneas eléctricas aéreas - Soporte para tramos más largos cuando el diseño lo permite El conductor aún necesita uniones, accesorios, abrazaderas y prácticas de instalación correctas. Un núcleo fuerte no puede compensar una mala selección de hardware o un tensado incorrecto. ## Un ejemplo práctico de planificación Imagine una empresa de servicios públicos planificando una línea a través de una carretera ancha. Los ingenieros deben mantener el espacio libre requerido y al mismo tiempo gestionar el costo de la torre y la longitud del tramo. Un conductor totalmente de aluminio puede cumplir con el requisito actual, pero su comportamiento mecánico podría conducir a un resultado de hundimiento diferente en las mismas condiciones. Los ingenieros pueden revisar una opción ACSR con un núcleo de acero adecuado y luego comparar: - Temperatura máxima de funcionamiento - Tensión diaria - Carga de viento y hielo - Espacio libre en el centro del tramo - Peso del conductor - Compatibilidad del hardware - Requisitos de corriente de falla y cortocircuito El conductor seleccionado debe provenir de esta comparación completa. ACSR puede ayudar al proyecto a cumplir sus objetivos mecánicos, pero la elección final sigue ligada al diseño de la línea. ## Los detalles de la instalación afectan el rendimiento. Presto mucha atención a la instalación porque el rendimiento del conductor depende de algo más que la especificación del material. El equipo de instalación debe revisar: - Tablas de tensión de hundimiento aprobadas - Temperatura del tendido - Tensión máxima de tracción - Radio de curvatura mínimo - Métodos de manipulación segura - Accesorios de compresión correctos - Distancia al suelo requerida - Procedimientos de inspección después del tendido Una fuerza de tracción excesiva puede dañar los hilos o afectar la condición a largo plazo del conductor. Un manejo brusco puede crear daños en la superficie que son difíciles de ver desde el suelo. El núcleo de acero también requiere una protección adecuada durante el corte, el empalme y la instalación de accesorios. Las instrucciones del fabricante deben guiar el trabajo. ## ACSR en comparación con otros tipos de conductores ACSR es una opción entre varios diseños de conductores aéreos. Los conductores totalmente de aluminio pueden ofrecer una estructura simple y un buen rendimiento de conductividad-peso. Pueden adaptarse a aplicaciones donde la carga mecánica y la longitud del tramo son moderadas. ACAR, o Conductor de aluminio reforzado con aleación de aluminio, utiliza hilos de aleación de aluminio para mayor soporte mecánico. Se puede considerar cuando el proyecto necesite un equilibrio diferente entre conductividad, peso y resistencia. Los conductores de alta temperatura pueden soportar temperaturas de funcionamiento más altas en diseños seleccionados. Es posible que requieran accesorios, espacios libres y métodos de instalación compatibles. ACSR sigue siendo una opción práctica cuando un proyecto necesita un diseño de conductor aéreo familiar con un núcleo soportado en acero y una amplia gama de tamaños disponibles. ## Lo que verifico antes de elegir ACSR. Utilizo un breve proceso de revisión: 1. Defina la corriente continua requerida. 2. Confirme el tramo más largo y la disposición de soporte. 3. Revisar las condiciones locales de viento, hielo y temperatura. 4. Calcule el hundimiento a temperaturas de funcionamiento clave. 5. Verifique los espacios libres del suelo, la carretera, los edificios y los cruces. 6. Compare el peso del conductor con la capacidad de la estructura. 7. Haga coincidir los accesorios y uniones con el conductor seleccionado. 8. Revisar el desempeño en cortocircuito y las necesidades de mantenimiento. 9. Confirme los límites de instalación con el proveedor. 10. Registre los supuestos de diseño para futuras inspecciones. Este proceso reduce la posibilidad de elegir un conductor basándose únicamente en su nombre de catálogo o área de sección transversal. ## El objetivo del diseño ACSR ACSR no elimina todos los desafíos de las líneas aéreas. Ofrece a los ingenieros una forma de combinar la conductividad del aluminio con la resistencia mecánica del acero. Ese equilibrio puede ayudar con la planificación de tramos, el control de hundimiento, el espacio libre de la torre y la selección de conductores. El beneficio aparece cuando el tamaño del conductor, el núcleo de acero, la tensión, los accesorios y el método de instalación coinciden con las condiciones del proyecto. Cuando reviso una línea aérea, trato “menos hundimiento, más resistencia” como una dirección de diseño en lugar de una promesa general. La solución ACSR correcta proviene de cargas medidas, cálculos verificados y prácticas de instalación adecuadas.

Cuando reviso un proyecto de línea eléctrica aérea, miro más que la capacidad nominal del conductor. La línea debe transportar energía a través de largas distancias, soportar el viento y el calor, adaptarse a las estructuras existentes y seguir siendo manejable durante la instalación y el mantenimiento. Un director que se desempeña bien en un área puede crear problemas en otra. Es por eso que muchas empresas de servicios públicos continúan considerando ACSR, o Conductor de Aluminio Reforzado con Acero, para líneas aéreas de transmisión y distribución. Su diseño equilibra el rendimiento eléctrico, la resistencia mecánica, el peso y el costo. La elección correcta aún depende de las condiciones del proyecto, pero ACSR ofrece una opción práctica para muchas aplicaciones de red. ACSR utiliza hilos de aluminio alrededor de un núcleo de acero. El aluminio transporta la mayor parte de la corriente eléctrica. El núcleo de acero sostiene al conductor y lo ayuda a resistir las fuerzas de tracción durante la instalación y el servicio. Esta estructura aborda un desafío común en las líneas aéreas: un conductor necesita transportar corriente sin volverse demasiado pesado ni estirarse demasiado entre postes y torres. ### Rendimiento eléctrico para rutas aéreas largas El aluminio tiene buena conductividad eléctrica y un peso menor que el cobre. Esto permite a las empresas de servicios públicos utilizar una sección transversal de aluminio más grande sin crear un peso excesivo en el conductor. Un área conductora más grande puede ayudar a reducir las pérdidas eléctricas, según el tamaño seleccionado, la temperatura de funcionamiento, la longitud de la línea y el diseño del sistema. Los ingenieros también revisan factores como el nivel de voltaje, la carga de corriente, la temperatura ambiente y la flexión permitida antes de elegir un conductor. Veo esto como una de las razones por las que ACSR sigue siendo útil para las rutas de transmisión. Le da al equipo de diseño espacio para equilibrar la capacidad actual con los límites estructurales en lugar de depender de una sola propiedad del material. ### Soporte del núcleo de acero durante la instalación y el servicio El núcleo de acero proporciona al ACSR gran parte de su resistencia mecánica. Ayuda al conductor a resistir la tensión aplicada durante el tendido y soporta al conductor en condiciones climáticas cambiantes. El viento, el hielo, los cambios de temperatura y los tramos largos pueden afectar el movimiento y el hundimiento del conductor. ACSR no elimina estos desafíos, pero su núcleo de acero ayuda a los ingenieros a gestionarlos mediante el dimensionamiento adecuado del conductor y la tensión de instalación. Por ejemplo, una empresa de servicios públicos puede necesitar cruzar una carretera, una vía férrea, un río o un campo abierto donde la distancia entre postes es mayor que en una sección residencial estándar. Se puede considerar ACSR para estos tramos cuando la resistencia y la capacidad eléctrica requeridas coincidan con las necesidades del proyecto. El resultado real depende de cálculos de ingeniería. La longitud del tramo, el diseño de la torre, el método de instalación, las reglas de espacio libre y los datos meteorológicos locales son importantes. ### Un material familiar para los equipos de servicios públicos Las empresas de servicios públicos a menudo valoran los materiales que se ajustan a las prácticas laborales existentes. ACSR se ha utilizado en redes aéreas durante muchos años, por lo que los ingenieros, contratistas y equipos de mantenimiento están familiarizados con su construcción y accesorios comunes. Esa experiencia puede respaldar: - Selección de conductores - Control de tendido y tensión - Instalación de juntas de compresión - Inspección de rutina - Planificación de reparaciones - Gestión de existencias Esto no significa que todos los proyectos ACSR sean simples. El núcleo de acero, los hilos de aluminio, los accesorios y los métodos de unión deben manipularse correctamente. Una mala instalación puede afectar el contacto eléctrico, la resistencia mecánica y el servicio a largo plazo. Cuando reviso un proveedor o un plan de proyecto, presto mucha atención a los dibujos de los conductores, la disposición de los hilos, los estándares de materiales, los registros de pruebas y los accesorios recomendados. Estos detalles a menudo me dicen más que una breve descripción del producto. ### Un equilibrio práctico entre peso y resistencia Las estructuras de líneas aéreas tienen límites de diseño. Los conductores que son demasiado pesados ​​pueden requerir postes más fuertes, torres más altas, cimientos más grandes o tramos más cortos. ACSR puede proporcionar resistencia mecánica útil sin el peso de un conductor de cobre sólido con el mismo propósito general. El equilibrio no es el mismo para todos los diseños. Algunos proyectos pueden necesitar un conductor con mayor capacidad de corriente, menor hundimiento a alta temperatura, mejor resistencia a la corrosión o una estructura más liviana. Opciones como AAAC, ACSS u otros conductores especializados pueden adaptarse mejor a esas condiciones. ACSR tiene sentido cuando el proyecto necesita un conductor ampliamente utilizado con un diseño soportado en acero y una cadena de suministro clara. ### Opciones adecuadas para diferentes condiciones de línea ACSR está disponible en muchos tamaños y disposiciones de hilos. Un diseño más pequeño puede adaptarse a una línea de distribución, mientras que un diseño más grande puede servir a una ruta de transmisión de mayor voltaje. Las diferentes proporciones de acero y aluminio pueden afectar la resistencia, la conductividad, el peso y el pandeo. Una empresa de servicios públicos puede seleccionar un tipo para una ruta costera y otro para un proyecto interior. Las áreas expuestas a la sal, la contaminación industrial, el hielo pesado o los fuertes vientos requieren elecciones cuidadosas de materiales y protección. La corrosión merece atención. Los cordones de aluminio y el núcleo de acero necesitan una protección adecuada y el proyecto puede requerir grasas, revestimientos, accesorios o planes de inspección específicos. ACSR no debe seleccionarse únicamente de un tamaño de catálogo. ### Cómo evalúo ACSR para un proyecto, utilizo un proceso de revisión práctico: 1. Defino la carga eléctrica Verifico la corriente esperada, el nivel de voltaje, la temperatura de funcionamiento y los supuestos de carga futura. 2. Revisar la ruta Observo la longitud del tramo, el terreno, los cruces, el espacio entre postes o torres, la exposición al viento, la carga de hielo y la distancia al suelo requerida. 3. Compare necesidades mecánicas Reviso la resistencia a la tracción, el comportamiento de hundimiento, la tensión de instalación y los límites de carga de las estructuras de soporte. 4. Revise el medio ambiente El aire costero, la contaminación química, la alta humedad y la variación de temperatura pueden afectar la selección de materiales y la planificación del mantenimiento. 5. Confirme los accesorios y los métodos de instalación El conductor debe funcionar con las abrazaderas, conjuntos de remate, juntas, dispositivos de control de vibraciones y equipos de tendido correctos. 6. Revisar documentos de suministro y calidad Solicito dimensiones, detalles de los hilos, estándares aplicables, informes de pruebas, información de empaque y planes de entrega. Un ejemplo útil es una extensión de línea rural con tramos largos y acceso limitado para nuevas estructuras. El equipo de diseño puede comparar ACSR con otros tipos de conductores. Si las condiciones de corriente, hundimiento, resistencia y ambientales calculadas se ajustan al ACSR, sus métodos de instalación conocidos pueden reducir la incertidumbre de planificación. Si la principal preocupación es el funcionamiento a alta temperatura o una baja flexión, otro conductor puede ser más adecuado. ### Por qué ACSR sigue siendo parte de la conversación Las empresas de servicios públicos enfrentan presión para mejorar la capacidad de la red y al mismo tiempo controlar los costos de estructura, los trabajos de mantenimiento y los riesgos de instalación. ACSR no resuelve todos los problemas de transmisión y ningún conductor debe promocionarse sin verificar los datos del proyecto. Su uso continuado se debe a un diseño equilibrado: - El aluminio proporciona el principal camino por donde circula la corriente. - El acero soporta cargas mecánicas. - Hay muchos tamaños disponibles. - El personal de servicios públicos conoce las prácticas de instalación comunes. - Los proveedores a menudo pueden respaldar las especificaciones establecidas. - Los ingenieros pueden compararlo con otros tipos de conductores utilizando datos familiares. Cuando elijo un director de orquesta, no empiezo con un eslogan. Empiezo con los requisitos de carga, luz, clima, estructura, instalación y mantenimiento. ACSR gana consideración cuando esas condiciones coinciden con sus puntos fuertes. El resultado más confiable proviene de una revisión completa del diseño, una fabricación precisa, accesorios adecuados y una cuidadosa instalación en campo. Contamos con amplia experiencia en el campo industrial. Contáctenos para asesoramiento profesional:Steven: steven@hualunchcable.com/WhatsApp +8613301320220.

1. ASTM International — 2022 — Especificación estándar para conductores de aluminio trenzados concéntricos, reforzados con acero recubierto, para conductores eléctricos aéreos 2. Comisión Electrotécnica Internacional — 1991 — Conductores para líneas aéreas: conductores trenzados tendidos concéntricos de alambre redondo 3. Instituto de Ingenieros Eléctricos y Electrónicos — 2012 — Estándar IEEE para calcular la relación corriente-temperatura del desnudo Conductores aéreos 4. Grupo de trabajo CIGRE B2.43 — 2014 — Guía para cálculos de clasificación térmica de líneas aéreas 5. Friedrich Kiessling, Peter Nefzger, Ulf Kaintzyk y Rainer Nolasco — 2003 — Líneas eléctricas aéreas: planificación, diseño, construcción 6. William A. Thue — 1999 — Ingeniería de cables de energía eléctrica
